Modul 2S6A pro RC modely tanků, a dalších modelů
s dvěma motory.

---

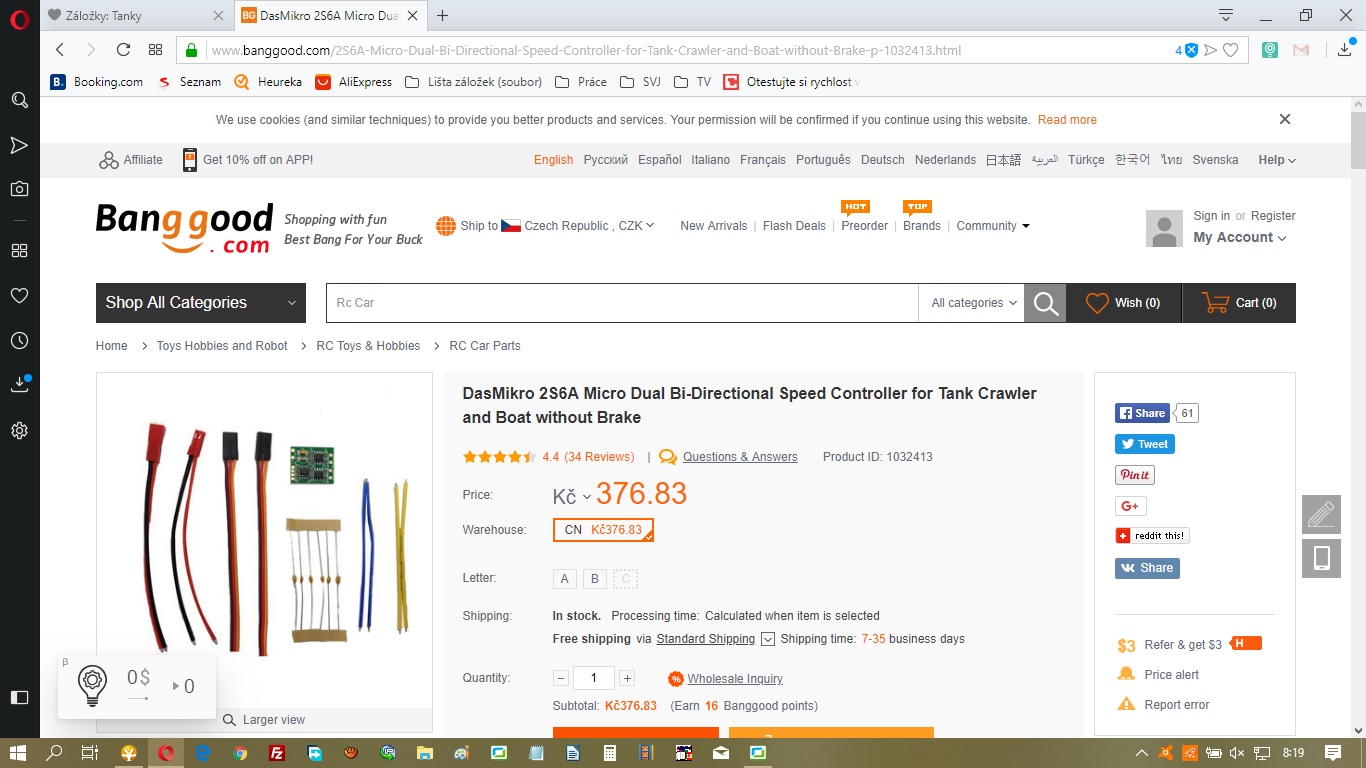

  Na této adrese se dá koupit. dvojitý modul ESC určený pro RC modely tanků, a dalších modelů s dvěma motory.
Modul je určen pro ovládání páru malých motorů do maximálního odběru 6A na jeden kanál.

Vlastnosti modulu:
Rozměry: 19mm × 23mm × 5mm
Hmotnost: 6g
Vstupní napětí: 4.2V-9.6V
Proud: Maximálně 6A
BEC: 5V1A
Frekvence PWM: 250Hz

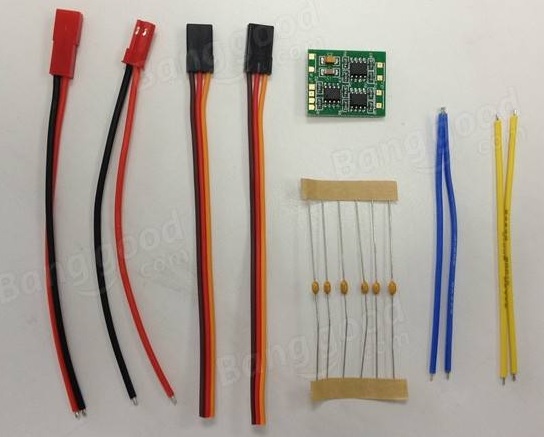

  Obsah balení: 1 x modul 1S5A Micro Dual Bi-Directional PCB,
2 x standardní JST servo kabel,   1 x bateriový konektor Cable Set,   4 x kabel pro připojení motorů,   6 x kondenzátory pro odrušení motorů

Modul je prodáván a naprokramován ve třech provedení.
Zde je popsaná možnost A
- vstup 1 ovládá kanál vpřed / vzad,
- vstup 2 ovládá směr vlevo / vpravo

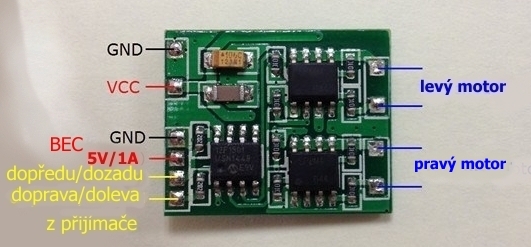

  Zapojení modulu.

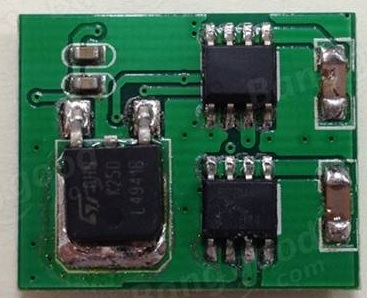

Modul z druhé strany.

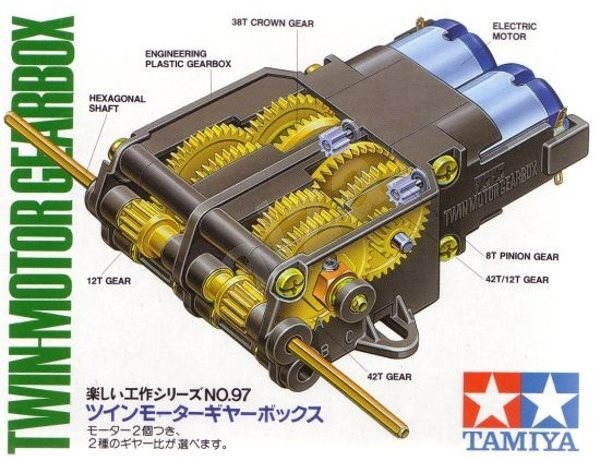

  Převodovka TAMIYA s vhodnými motory pro modul
2S5A Micro Dual.

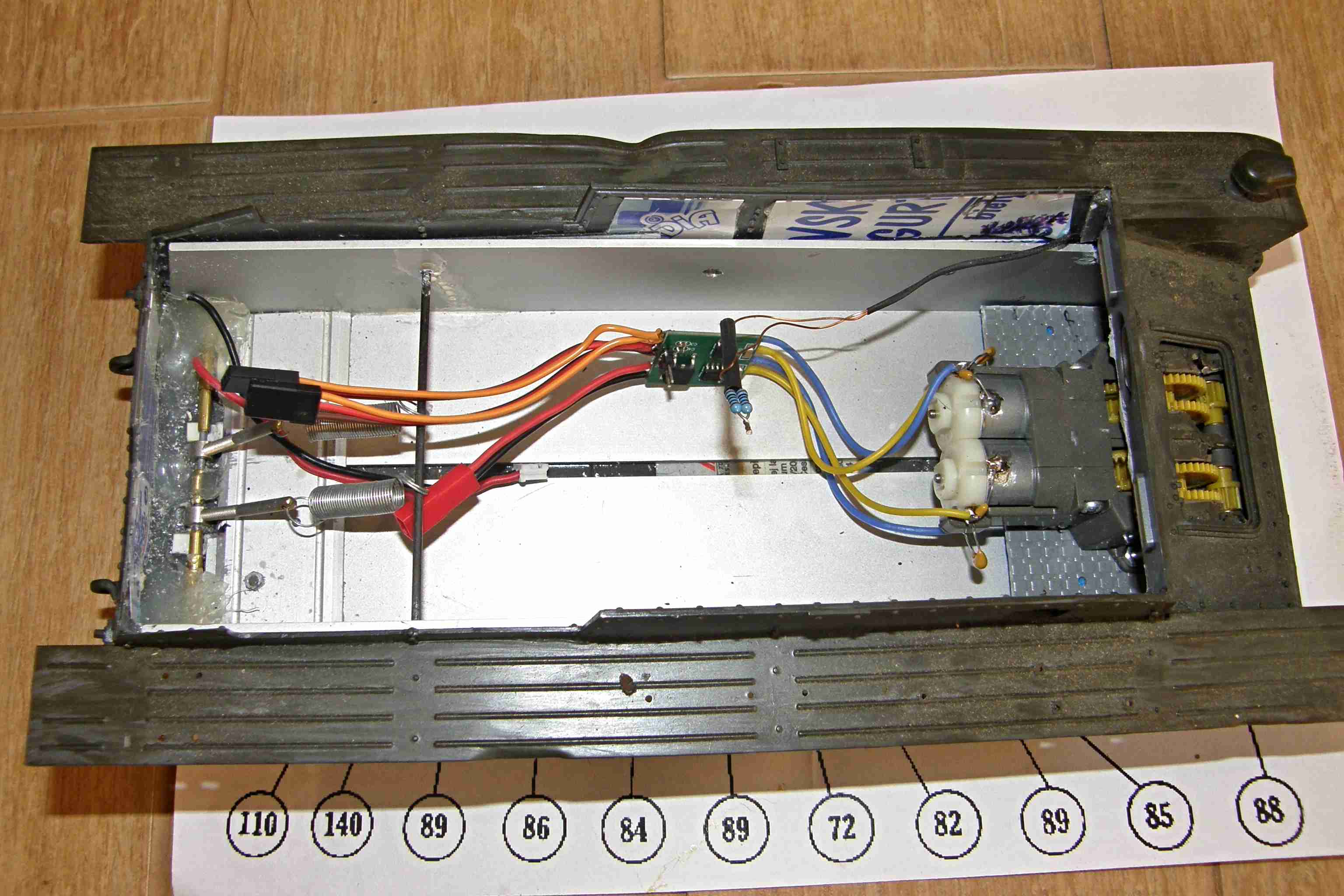

  Připojení vstupů a výstupů modulu 2S5A Micro Dual.
BEC bude použitý pro napájení LED osvětlení.


  Motory v převodovce.

  Modul 2S5A byl zatím vyzkoušen s volantovou RC soupravou
B3-STX DELUXE 2,4GHz F.H.S.S. Při této zkoušce byl
modulem napájen i tří kanálový přijímač. Při pohybu dopředu
nebo dozadu tank zatáčí ubíráním rychlost a i zastavením
jednoho z pásů. Pokud tank není v pohybu otáčejí se pásy
navzájem v protisměru - tank se otáčí na místě.

---
